涡轮流量计
　AYT-LW系列涡轮流量计是吸取了国内外流量仪表技术经过优化设计，具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的涡轮流量计，广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5×10-6m²/s的液体，对于运动粘度大于5×10-6m²/s的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表。
  • 性能特点
  • 技术参数
涡轮流量计高精度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；
重复性好，短期重复性可达0.05%～0.2%，正是由于具有良好的重复性，如经常校准或在线校准可得到很高的精度， 在贸易结算中是优先选用的流量计；
输出脉冲频率信号，适用总量计量及与计算机连接，无零点漂移，抗干扰能力强；
可获得很高的频率信号（3～4kHz），信号分辨力强；
范围度款，中大口径可达1:20，小口径为1:10；
结构紧凑轻巧，安装维护方便，流通能力大；
适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等;
涡轮流量计可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
技术参数

执行标准

 涡轮流量传感器（JB/T9246-1999）

仪表口径（mm）及连接方式

 4、6、10、15、20、25、32、40、50、65、80采用螺纹连接

精度等级

 ±1%R、±0.5%R、±0.2%R（需特制）

量程比

 1:10；1:15；1:20

传感器材质

 304不锈钢、316（L）不锈钢等

使用条件

 介质温度：-20℃～+120℃  环境温度：-20℃～+60℃
相对湿度：5%～90%       大气压力：86Kpa～106Kpa

信号输出功能

 脉冲信号、4～20mA信号

通讯输出功能

 RS485通讯、HART协议等

工作电源
  •  外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等
  •  内电源：1组3.0V10AH锂电池，电池电压在2.0V～3.0V时均可正常工作。

信号线接口

 基本型：豪斯曼接头或自带三芯线缆；防爆型：内螺纹M20*1.5

防爆等级

 ExiaIICT4或ExdIIBT6

防护等级

 IP65或更高（可订制）
测量范围及工作压力

仪表口径

（mm）

正常流量范围

（m³/h）

扩展流量范围

（m³/h）

默认安装方式及耐压等级

可选安装方式及默认耐压等级

  特制耐压等级

（MPa）

DN4

0.04～0.25

0.04～0.4

螺纹安装、6.3Mpa

法兰安装、2.5MPa

12、16、25

DN6

0.1～0.6

0.06～0.6

螺纹安装、6.3Mpa

法兰安装、2.5MPa

12、16、25

DN10

0.2～1.2

0.15～1.5

螺纹安装、6.3Mpa

法兰安装、2.5MPa

12、16、25

DN15

0.6～6

0.4～8

螺纹安装、6.3Mpa

法兰安装、2.5MPa

4.0、6.3、12、16、25

DN20

0.8～8

0.45～9

螺纹安装、6.3Mpa

法兰安装、2.5MPa

4.0、6.3、12、16、25

DN25

1～10

0.5～10

螺纹安装、6.3Mpa

法兰安装、2.5MPa

4.0、6.3、12、16、25

DN32

1.5～15

0.8～15

螺纹安装、6.3Mpa

法兰安装、2.5MPa

4.0、6.3、12、16、25

DN40

2～20

1～20

螺纹安装、6.3Mpa

法兰安装、2.5MPa

4.0、6.3、12、16、25

DN50

4～40

2～40

法兰安装、2.5Mpa

螺纹连接、6.3MPa

4.0、6.3、12、16、25

DN65

7～70

4～70

法兰安装、1.6Mpa

螺纹连接、6.3MPa

4.0、6.3、12、16、25

DN80

10～100

5～100

法兰安装、1.6Mpa

螺纹连接、6.3MPa

4.0、6.3、12、16、25

DN100

20～200

10～200

法兰安装、1.6Mpa



4.0、6.3、12、16、25

DN125

25～250

13～250

法兰安装、1.6Mpa



2.5、4.0、6.3、12、16

DN150

30～300

15～300

法兰安装、1.6Mpa



2.5、4.0、6.3、12、16

DN200

80～800

40～800

法兰安装、1.6Mpa



2.5、4.0、6.3、12、16
安装尺寸

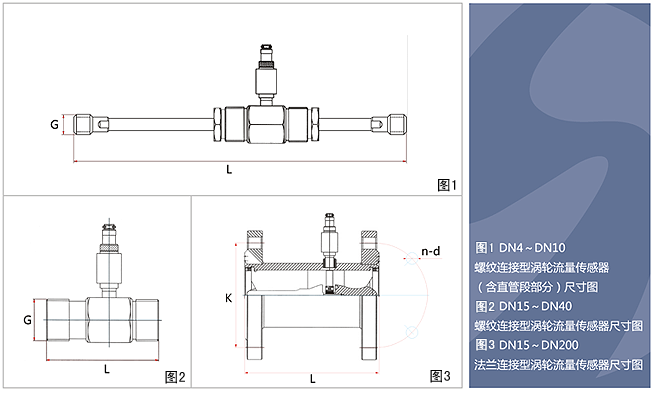

传感器的安装方式根据规格不同，采用螺纹或法兰连接，安装方式见图1、图2、图3，安装尺寸见下表：


公称通径（mm）

L(mm)

G

K（mm）

D（mm）

n（孔数）

4

225

G1/2







6

225

G1/2

10

345

G1/2

15

75

G1

Φ65

Φ14

4

20

80

G1

Φ75

Φ14

4

25

100

G5/4

Φ85

Φ14

4

32

140

G2

Φ100

Φ14

4

40

140

G2

Φ110

Φ18

4

50

150

G5/2

Φ125

Φ18

4

65

170



Φ145

Φ18

4

80

200

Φ160

Φ18

8

100

220

Φ180

Φ18

8

125

250

Φ210

Φ18

8

150

300

Φ240

Φ22

8

200

360

Φ295

Φ22

12
产品分类
产品图片
仪表型号 LW-N2 LW-A LW-E
信号输出 脉冲 4-20mA 4-20mA/脉冲
供电电源 +24VDC±15% +24VDC±15% 24VDC±15% 24VDC±15% 24VDC±15%
精度等级 1.0～0.5级 1.0～0.5级   1.0～0.5级
测量范围 标准量程 标准量程   标准量程或扩展量程
显示器 无 无 有
通讯接口 无 无 可选RS485
通讯协议 无 无 Moubus HART
仪表材质 不锈钢 不锈钢 不锈钢
防爆等级 无 ExdIIBT6或ExiaIICT4 ExdIIBT6或ExiaIICT4
防护等级 IP60 IP65 IP65
整机功耗 < 1W < 1W < 1W
仪表通经 DN4～DN250 DN4～DN250 DN4～DN250
介质温度 -20℃～120℃ -20℃～120℃ -20℃～120℃
环境温度 -30℃～60℃ -30℃～60℃ -30℃～60℃
